光纖接口參數（單纖/雙纖）
波 長： 單模1310nm/1550nm；
多模850nm/1310nm
光纖芯數： 收發雙芯，收發單芯
發送功率： -9dBm/-5dBm
傳輸長度： 0-50公里/100公里
接收靈敏度： 優于-36dBm
連 接 器： SC/FC/ST
特點：可根據用戶需求定制為不同的接口類型。 |
|
視頻接口參數（BNC接口）
信號制式： PAL/NTSC/SECAM
標稱輸入輸出電平： 1VP-P
標稱輸入輸出阻抗： 75Ω
每通道帶寬： 8MHz
抽樣頻率： 13.5MHz / 16MHz
光線路帶寬： 108Mbps/ 160MHz
|
異步數據接口參數（RJ45/接線端子）
速 率： 300~115.2 kbps自適應
RS485：0~19.2kbps
RS422：0~19.2kbps
接口特性： 滿足ITU-T V.24標準
連 接 器： 接線端子或RJ45
連接方式： DCE
& 特點：可選 RS232/RS485/RS422 等不同類型的數據接口，或同時具有。 |
|
音頻接口參數（BNC或RJ45接口）
每通道帶寬： 20Hz~20KHz
采樣頻率： 96KHz
量化等級： 24bit
輸入阻抗（Line-in）： 47KΩ/非平衡
輸出阻抗（Line-out）： 10KΩ非平衡
標稱輸入輸出電平： 2Vp-p
非平衡加權信噪比： 75dB（典型值）
總諧波失真： 0.1%（典型值）
特點：可完成單聲道或雙聲道立體聲的高質量音響效果。
|
以太網數據接口參數（RJ45）
速 率： 10M或10/100M自適應
協 議： 支持IEEE 802.3，IEEE 802.1Q(VLAN)
物理接口： RJ45座, 支持Auto-MDIX
工作模式： 全雙工/半雙工自適應
開關量接口參數（RJ45/接線端子）
響應時間： <0.5ms
開關接口： 光MOS繼電器 350V/120mA
物理接口： RJ45 視頻： |
|
電話接口----FXO/FXS接口參數（RJ45/RJ11）
FXS電話口
振鈴電壓： 75V
振鈴頻率： 25HZ
二線輸入阻抗： 600Ω(摘機)
回 損： 40 dB
FXO交換機接口
振鈴檢測電壓： 35V
振鈴檢測頻率： 17HZ-60HZ
二線輸入阻抗： 600Ω(摘機)
回 損： 40 dB
特點：可選 RS232/RS485/RS422 等不同類型的數據接口，或同時具有。
|
|

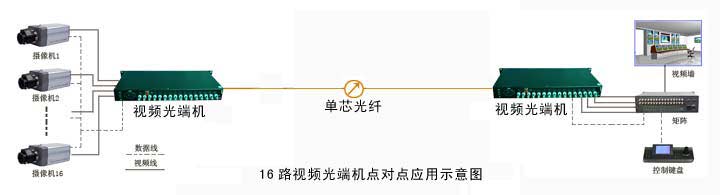

通道數：16路正向視頻
信號制式： PAL/NTSC/SECAM
標稱輸入輸出電平： 1Vp-p
標稱輸入輸出阻抗： 75Ω
每通道帶寬： 6.5MHz
抽樣頻率：13.5MHz
量化等級：10bit
微分增益：<1%
微分相位：<1°
加權信噪比：>67dB
|
|
電源：
● 220VAC±20% 總功耗 25W(單端)
類 型：19'臺式
尺 寸：210mm×136mm×45mm（19'臺式）
環境條件：
● 工作溫度： -25℃~+70℃
● 儲存溫度： -40℃~+80℃
● 相對濕度： 0~95%（非冷凝）
|
