產品性能穩定可靠，設計方面符合以太網標準，并有防雷擊保護措施。特別適用于電信、安防、有線電視、鐵路、軍事、金融證券、海關、民航、海運、電力、水利及油田等各種寬帶數據網及要求高可靠性數據傳輸或組建IP數據傳輸專網的領域。是寬帶校園網、寬帶有線電視網及智能化寬帶小區光纖到樓、光纖到戶的最理想應用設備。
符合IEEE802.3/802.3u標準。具有10M/100M自適應功能，實現雙絞線與多模(單模)光纖之間的信號轉換。雙絞線接口為RJ45。光纖接口有ST，SC，F(xiàn)C，LC等。有全/半雙工傳輸方式。全雙工方式多模光纖最長2公里，半雙工方式多模光纖最長412米，單模光纖最長有20－120公里（全雙工時）等多種規格型號。

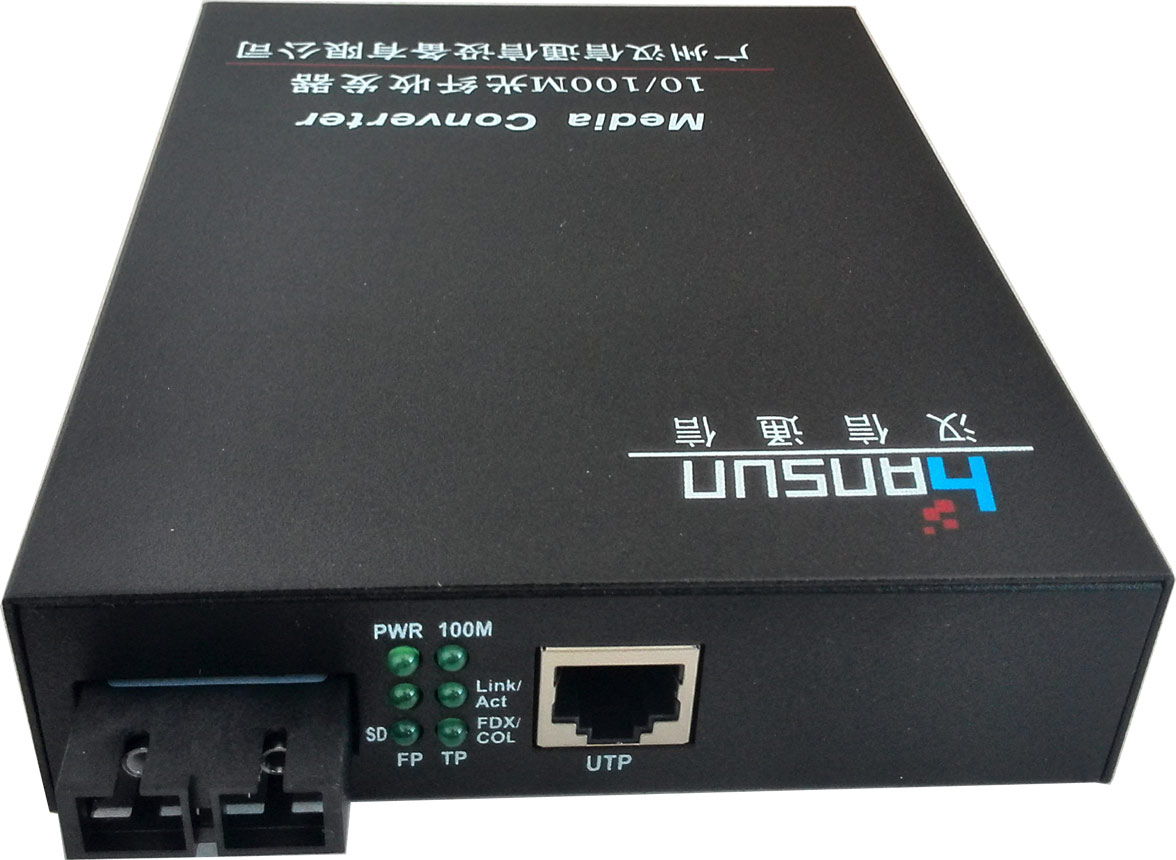

有6個LED指示燈： FX 100，F(xiàn)X Link/ACT，F(xiàn)DX，TX 100，TX Link/ACT，Power。

組網方案:
技術參數表:
標準 IEEE802.3u Fast Ethernet，10/100Base-TX and 100Base-FX
傳輸速率 雙絞線10/100Mbps，光纖100Mbps
雙絞線 5類，最長100米
多模光纖 50/125,62.5/125or 100/140μm，最長2公里
單模光纖 8.3/125，8.7/125，9/125 or 10/125μm，最長25－100公里
接口標準 雙絞線RJ45，光纖SC/ST
雙工方式 全雙工或半雙工
光波長 850/1310nm
電源 外置電源，流5V，1A
操作環境 環境溫度：0－50℃
環境濕度：5%－90%
LED指示燈 POWER，TX 100，F(xiàn)X 100，TX
體積 97×71×26mm(長×寬×高)
電磁干擾標準 FCC Part 15 Class A，CE
定貨信息：
10/100M自適應臺式光纖收發器(內置電源型號在最后面添加 "N")
|
產品型號
|
波長
|
光接口
|
電接口
|
光功率(dBm)
|
接收靈敏度(dBm)
|
傳輸距離
|
|
HS130-MSC-2
|
1310nm
|
SC
|
RJ-45
|
-15 to -8
|
<-33
|
2km
|
|
HS130-SSC-25
|
1310nm
|
SC
|
RJ-45
|
-13 to -8
|
<-37
|
25km
|
|
HS130-SSC-40
|
1310nm
|
SC
|
RJ-45
|
-8 to -3
|
<-37
|
40km
|
|
HS130-SSC-60
|
1310nm
|
SC
|
RJ-45
|
-3 to 0
|
<-37
|
60km
|
|
HS130-SSC-80
|
1550nm
|
SC
|
RJ-45
|
-5 to -3
|
<-37
|
80km
|
|
HS130-SSC-100
|
1550nm
|
SC
|
RJ-45
|
-3 to 0
|
<-37
|
100km
|
|
HS130-SSC-120
|
1550nm
|
SC
|
RJ-45
|
>-1
|
<-37
|
120km
|
10/100M自適應卡式光纖收發器
|
產品型號
|
波長
|
光接口
|
電接口
|
光功率(dBm)
|
接收靈敏度(dBm)
|
傳輸距離
|
|
HS130-MSC-2M
|
1310nm
|
SC
|
RJ-45
|
-15 to -8
|
<-33
|
2km
|
|
HS130-SSC-25M
|
1310nm
|
SC
|
RJ-45
|
-13 to -8
|
<-37
|
25km
|
|
HS130-SSC-40M
|
1310nm
|
SC
|
RJ-45
|
-8 to -3
|
<-37
|
40km
|
|
HS130-SSC-60M
|
1310nm
|
SC
|
RJ-45
|
-3 to 0
|
<-37
|
60km
|
|
HS130-SSC-80M
|
1550nm
|
SC
|
RJ-45
|
-5 to -3
|
<-37
|
80km
|
|
HS130-SSC-100M
|
1550nm
|
SC
|
RJ-45
|
-3 to 0
|
<-37
|
100km
|
|
HS130-SSC-120M
|
1550nm
|
SC
|
RJ-45
|
>-1
|
<-37
|
120km
|
|
