HS-CON213 FE1/4*以太網接口轉換器當前位置 > 首頁 > 產品展示 >HS-CON213 FE1/4*以太網接口轉換器
|
|
|
HS-CON213 FE1/4*以太網接口轉換器
|
|
|
| |
|
產品介紹：
HS-CON213 FE1/4*以太網接口轉換器提供ITU-T G.703標準E1(成幀/非幀)接口與4個10/100Base-T以太網接口轉換，10/100Base-T通道將其傳送到交換機、HUB、路由器、網橋或其他設備上。并能通過光端機、SDH等傳輸網絡進行傳輸， 4路以太網具有交換功能，相當于內置了一臺小型以太網交換機。 |
|
|
|

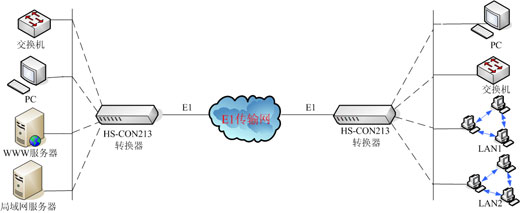

組網方案: HS-CON213 是一種高性能、自適應式遠程以太網橋。體積小、成本低，很適宜對成本 敏感的橋接應用，或作為比特流基礎結構上的局域網延伸器或分段器。可自動不間斷地學習與其相連 的局域網上的MAC地址，并將目的地址作為另一局域網的幀轉發。對TCP/IP協議透明，為網絡中不同 接口設備之間的通信提供安全、無縫的連接。E1-4*10/100Base-T轉換器廣泛應用于廣域網和局域網 之間的聯網、監控等場。 |
|
主要特點： |
|
|
| （1）實現本端設備對遠端設備的遠程監控（獨有的雙排指示燈，上排<Local>指示本端，下排<Remote>指示遠端）; |
| （2）基于自主知識產權的集成電路; |
| （3）4路交換式10M/100M以太網，全/半雙工完全自適應,支持VLAN協議; |
| （4）每路以太網口支持支持AUTO-MDIX(交叉線和直連線自適應); |
| （5）提供2種時鐘方式：E1主時鐘，E1線路時鐘; |
| （6）提供3種環回功能：E1本端自環(ANA),以太網本端自環(DIG),令對端以太網自環(REM); |
| （7）有偽隨機碼測試功能(PATT),便于線路開通,可以當一個的E1誤碼儀來用; |
| （8）E1可以支持N*64k速率, 速率從64K-2048K可調; |
| （9）同時支持120Ω/平衡和75Ω/不平衡兩種阻抗; |
| （10）有以太網監控自動復位功能，不會死機; |
| （11）豐富的以太網數據提示功能，實時提示數據通信狀態; |
| （12）支持1-4個以太網口交換功能，為用戶節省一個以太網交換機; |
| （13）AC220V，DC-48V/DC24V等供電模式可選; |
| （14）DC-48/DC24V無正負極之分，正負極接線柱正接反接設備均可正常工作，安裝維護簡單; |
（15）網管接口采用SNMP。
| |
|
技術數據：
|
E1接口 |
|
|
| 接口標準： |
符合G.703標準 |
| 接口速率： |
n×64Kbps ， n取值：1～32 |
| 抖動特性： |
滿足G.742和G.823標準 |
| 傳輸容量： |
1*E1 |
| 時鐘方式： |
內時鐘、線路時鐘 |
| 連 接 器： |
BNC（75Ω）、RJ45（120Ω） |
| 接口阻抗： |
75Ω（非平衡）、120Ω（平衡） |
|
ETH端口 |
支持速率： |
10M或10/100M自適應 |
| 全半雙工： |
全雙工，半雙工完全自適應 |
| 支持協議： |
支持IEEE 802.3，IEEE 802.1Q(VLAN) |
| 物理接口： |
RJ45座 |
| AUTO-MDIX： |
支持交叉線直通線自適應 |
| MAC地址表： |
可以學習4096個MAC地址 |
|
工作條件 |
輸入電壓： |
AC220V，DC–48V/DC +24V |
| 功耗： |
≤5W |
| 工作溫度： |
0°C ~ 50°C |
| 貯存溫度： |
-40°C ~ +70°C |
| 相對濕度： |
95 % | |
|
|
|
E1接口 |
|
|
| 接口標準： |
符合G.703標準 |
| 接口速率： |
n×64Kbps ， n取值：1～32 |
| 抖動特性： |
滿足G.742和G.823標準 |
| 傳輸容量： |
1*E1 |
| 時鐘方式： |
內時鐘、線路時鐘 |
| 連 接 器： |
BNC（75Ω）、RJ45（120Ω） |
| 接口阻抗： |
75Ω（非平衡）、120Ω（平衡） |
|
ETH端口 |
支持速率： |
10M或10/100M自適應 |
| 全半雙工： |
全雙工，半雙工完全自適應 |
| 支持協議： |
支持IEEE 802.3，IEEE 802.1Q(VLAN) |
| 物理接口： |
RJ45座 |
| AUTO-MDIX： |
支持交叉線直通線自適應 |
| MAC地址表： |
可以學習4096個MAC地址 |
|
工作條件 |
輸入電壓： |
AC220V，DC–48V/DC +24V |
| 功耗： |
≤5W |
| 工作溫度： |
0°C ~ 50°C |
| 貯存溫度： |
-40°C ~ +70°C |
| 相對濕度： |
95 % |
| |
|
|
|
訂貨信息： |
|
|
|
FE1-4ETH /AC220V |
FE1-4ETH接口轉換器,75Ω,120Ω,AC220V |
|
FE1-4ETH /DC-48V |
FE1-4ETH接口轉換器,75Ω,120Ω,DC-48V |
|
FE1-4ETH /DC24V |
FE1-4ETH接口轉換器,75Ω,120Ω,DC+24V |
|
EB06-4ETH 接口轉換器 |
1 臺 |
|
|
|
BNC公頭(Q9頭) |
2 個 |
AC220V-5V電源（AC220伏電壓時） |
1 只 |
|
用戶手冊 |
1 本 | |
|
|
|
|
