HS-SW01適用于符合ITU-T G.703、G.704、G.823建議的成幀PCM電路，
   也適用于非PCM幀結構的E1電路，如多種鏈路層協議格式的IP電路、
   CISCO HDLC協議的點到點專用電路、LAPF協議的幀中繼電路、
   LAPB協議的X.25分組交換電路。
      該設備適用于圖像業務，銀行、交易所等數據傳輸電路，國防安全電路，
   黨政部門及海關重要電路，以及公安、電力等專網所有需要保護的重要2Mb/s電路

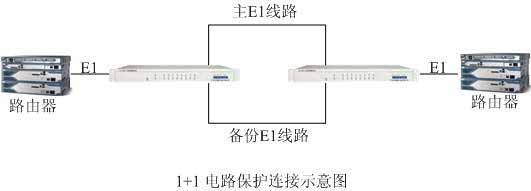

HS-SW01 典型組網方案

HS-SW01 系統特性
集傳輸性能檢測與無損傷自動切換為一體
當前正在傳輸?shù)穆酚砂l(fā)生LOS、AIS、LOF告警時，系統無損傷切換到另一路由
PCM成幀模式下三種切換級別：10E-4/10E-6/單比特誤碼
非PCM模式下三種切換級別：2%，1%，0.5%丟免率
具備“選收并發”功能，即發端并發，收端切換的工作方式。
兩條傳輸路由允許時延差為 0~32ms
掉電直通功能，當設備掉電時，信號直接短路到主傳輸路由
具有自動以及人工強制無損傷切換
在線和中繼條件下近端、遠端環回功能
高精度數字鎖相環，保證系統準確同步
使用大規模專用集成電路，設備體積小，功率低，可靠性高
告警及狀態信息可通過監控接口由計算機采集
1U高度的19英寸標準機箱：210mm*480mm*44mm　

HS-SW01 技術指標
接    口:       符合ITU G.703等建議
比 特 率:        2.048Mbps ±50ppm
線路碼型:        HDB3
接口阻抗:        75Ω
CRC-4插入時延:   <250us
系統時延:        ≤2ms（PCM成幀）          ≤10ms（非PCM成幀）
切換判決指標:    告警—LOS、AIS、LOF
                 誤碼—bit（PCM成幀）      丟包率（非PCM成幀）
兩路時延差:      ≤32ms（可選128ms）
時標插入:        利用Sa比特插入時標
電    源:        220VAC/-48VDC/24VDC（均內置，定貨時選配）
功    耗:        單機系統≤5.0W
工作溫度:        0°C ~ 40°C
相對濕度:        ≤85%
物理接口:        BNC
